Výkonný a velice spolehlivý zesilovač se 4 kanály (vstup-výstup) pro domácí nebo automobilové použití. Běžně se používá v domácích audio systémech, autorádiích nebo v profesionálních systémech pro vícekanálovou reprodukci zvuku - např.rozhlas. Zesilovač má po připojení napájení "pomalý náběh" a při vypnutí napájení aktivuje funkci ztlumení, takže v reproduktorech tzv. "nelupe".
Tato stavebnice je určena pro audio nadšence nebo kutily se základními znalostmi elektrotechniky a se zručností při osazování DPS. Každá součástka je před zabalením do sestavy otestována a změřena, abyste neztráceli čas se zbytečným zjišťováním případné poruchy.
Klademe důraz na kvalitu před kvantitou. Všechny zesilovače jsou originální TDA7385 od firmy STMicroelectronics a elektrolytické kondenzátory pouze od firmy Nichicon (záruka mnohaleté životnosti s udržením kapacity) pro zajištění předpokladu, že vám zesilovač bude spolehlivě sloužit bez poruchy mnoho let.
Stavebnice je navržena pro snadné osazení i pro začátečníky a návod na osazení obsahuje všechny důležité informace včetně postupu, aby vám co nejvíce usnadnil práci, konečný výsledek byl profesionální a měli jste z něj radost. Neobsahuje žádné SMD součástky a proto se snadno pájí jak pájecí stanicí tak i transformátorovou páječkou.

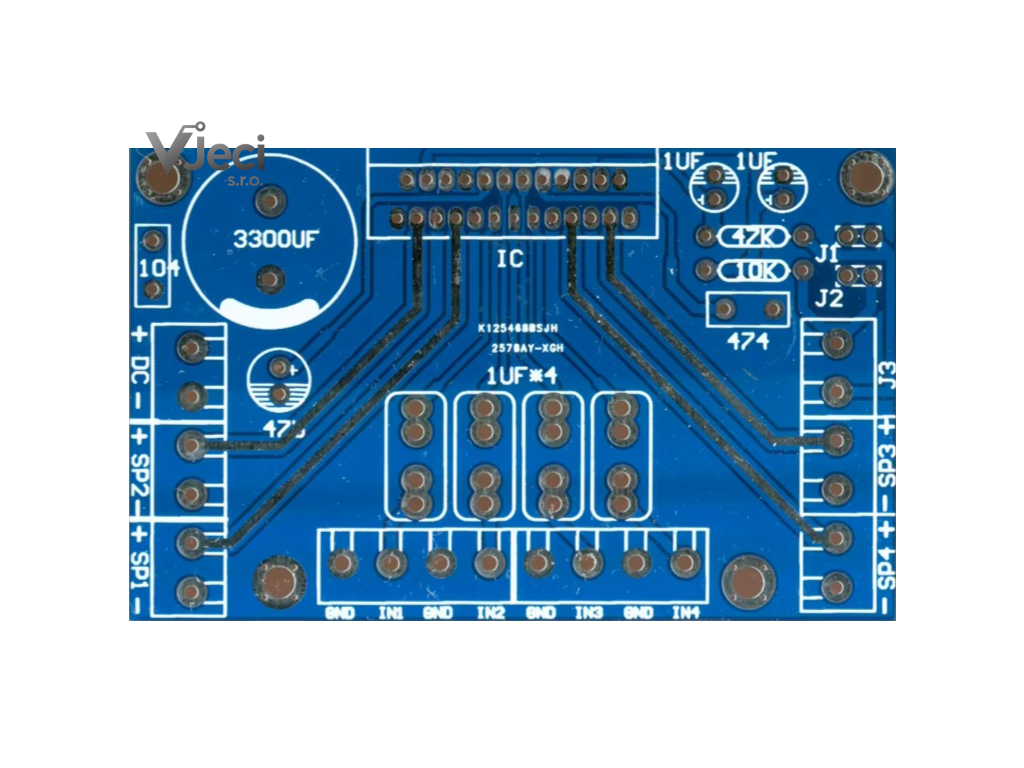

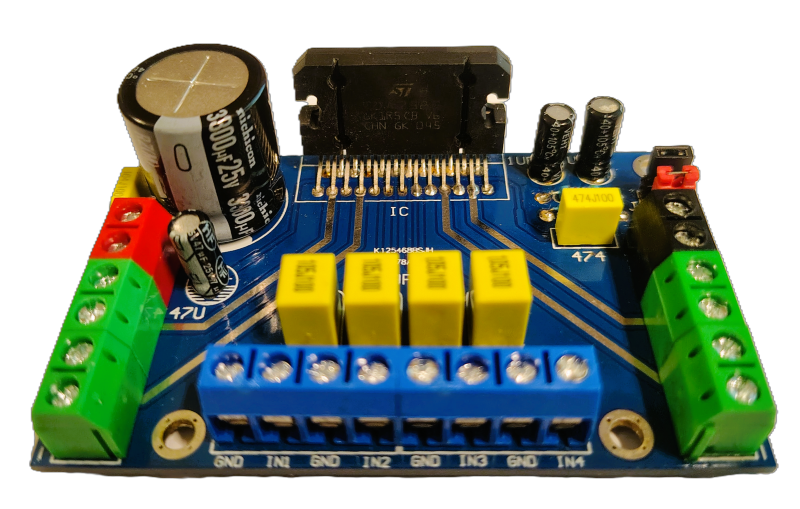

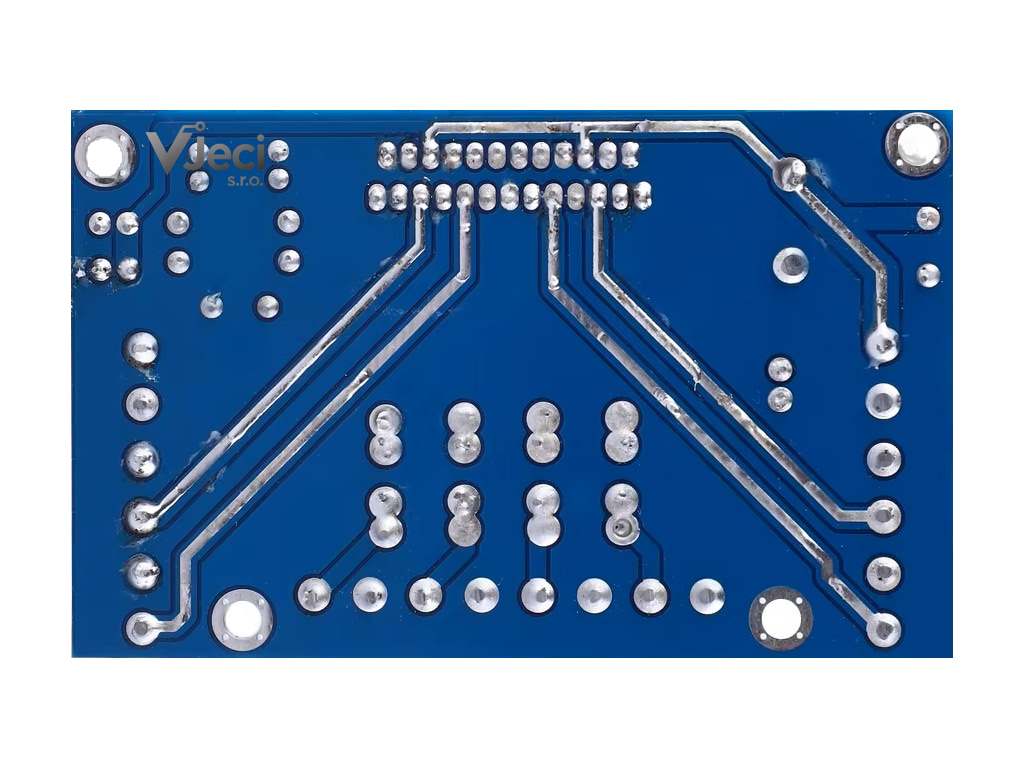

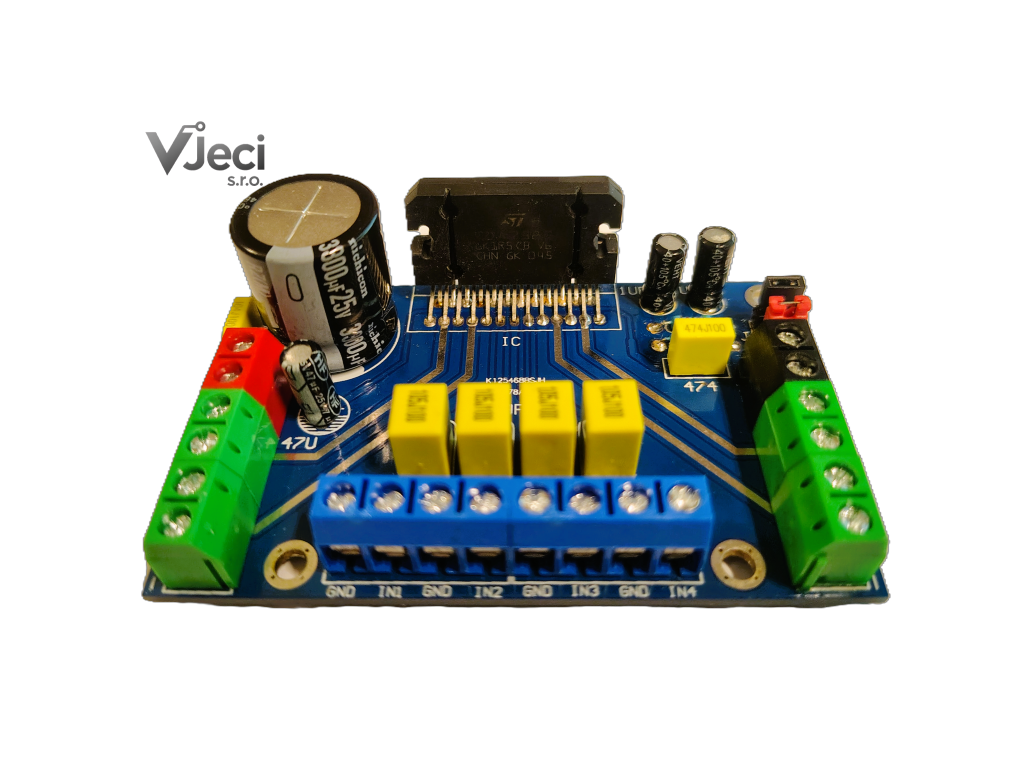

Sami jsme si už několik kousků sestavili a zesilovače používáme denně více než 10 let. Sestavu jsme vybavili barevnými svorkovnicemi a propojkami, aby bylo ihned zřejmé, kde je napájení, vstupy nebo výstupy. Pokud byste vyžadovali svorkovnice a propojky stejné barvy, prosím uveďte to do poznámky v objednávce. Každému přání se budeme snažit v nejvyšší míře vyhovět.
Pokud budete něco potřebovat, neváhejte nás před objednáním kontaktovat a pokusíme se vám pomoci.
Na požádání vám za příplatek můžeme vytisknout na 3D tiskárně pouzdro s vaším logem(jménem) - dle dohody. V tomto případě počítejte s delší dodací dobou (+2 až 5dnů, podle vytížení). V případě, že potřebujete hotový (osazený zesilovač) v pouzdře i s chladičem, můžeme vám po domluvě dodat hotové řešení.
Věříme, že vám stavba půjde od ruky a budeme se těšit na vaše zkušenosti a fotografie hotových sestav. Pokud budete souhlasit se zveřejněním na našich stránkách, dostanete od nás jako poděkování malou odměnu.
Upozornění:
-
Stavebnice neobsahuje krabici (pouzdro), chladič(šrouby k upevnění na chladič 2ks M3x16mm + 2ks M3x20mm s podložkami a maticemi jsou součástí dodávky), napájecí zdroj, pojistku, reproduktory, vodiče ani pájecí potřeby!
-
Důrazně doporučujeme zesilovač opatřit tavnou pojistkou případně jiným vhodným jištěním proti nadproudu/zkratu.
Pokud potřebujete alespoň běžné pojistkové pouzdro na kabel s pojistkou (doporučená je pojistka 5A/6,3A), neváhejte nás kontaktovat.
-
Před připojením napájecího napětí zkontrolujte, že nemáte zkrat mezi vývody zesilovače a že je k zesilovači dobře připevněn chladič (doporučujeme alespoň 40x100x20mm žebrovaný hliníkový chladič), ideálně potřený termopastou.
Hlavní charakteriestiky zesilovače TDA7385:
Vysoký výstupní výkon:
4 x 42 W / 4 Ω max.
4 x 23 W / 4 Ω @ 14.4 V, 1 kHz, 10 %
Technické parametry sestaveného zařízení:
Napájecí napětí: 14,4V (max.18V, max.nap.špička 50V-50ms)
Odebíraný proud naprázdno: typicky 180mA, max.300mA (standby 15µA)
Odebíraný proud v provozu: 1 - 4.5A (max.)
Výhody použití:
Clipping detektor (ořezy)
Nízké harmonické zkreslení
Nízký výstupní šum
Funkce stand-by
Funkce ztlumení
Automatické ztlumení při nízkém napětí
Diagnostický výstup pro:
– Ořez
– Zkrat výstupu na zem
– Zkrat výstupu na napájecí napětí
– Vypnutí při přehřátí
Nízký počet vnějších komponent:
Pevný vnitřní zisk (26 dB)
Bez vnější kompenzace
Bez potřeby použití bootstrap kondenzátorů
Ochrany:
Proti zkratu výstupu na zem/napájecí napětí, zkratu výstupů
Proti vysoce induktivním zátěžím
Jemný tepelný omezovač při přehřátí čipu
Napěťový ráz při odlehčení (např.v automobilech při odpojení baterie)
Náhodné přerušení ukostření (připojení na zem)
Opačná polarita
Proti ESD (elektrostatický výboj)
Ke stažení:
Návod k osazení a bezpečnostní pokyny -
Návod k sestavení TDA7385
Datasheet výrobce STMicroelectronics - Datasheet TDA7385 (anglicky)
