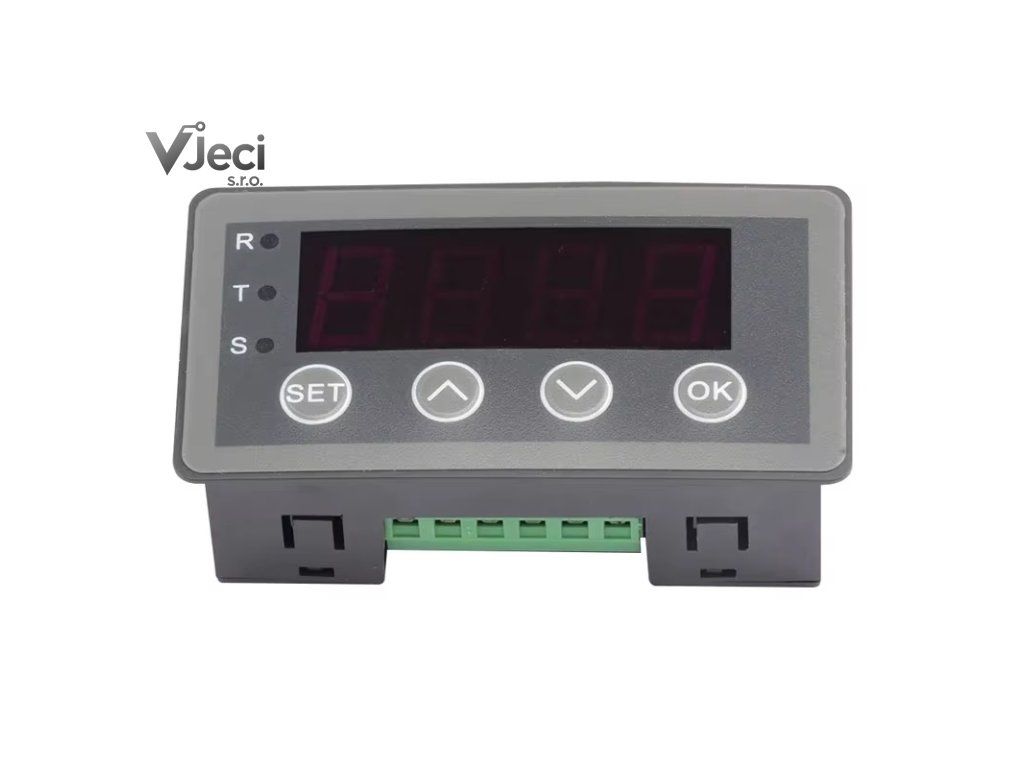

HXDSBOXAI Měřicí modul displej (k vestavbě do panelu) Včetně kompletního českého manuálu a praktických příkladů nastavení

Tento univerzální analogový zobrazovač slouží k zobrazení reálných fyzikálních veličin (teplota, tlak, hladina, otáčky atd.) z různých senzorů a je určen pro vestavbu do panelu (skříně).

Varianty:

HXDSBOXAI-NR - Zobrazení hodnot (Ideální pro čisté zobrazování a škálování hodnot ze senzorů - tlak, teplota, hladina bez potřeby dalšího spínání.)
HXDSBOXAI-RL - S výstupním relé max.3A / 30V DC (Obsahuje integrované relé. Umožňuje nastavit alarmové limity – při překročení nastavené hodnoty displej sám sepne sirénu, světlo nebo odstaví technologii.)
HXDSBOXAI-485 - S komunikací RS-485-protokol Modbus RTU (Perfektní volba pro integrátory. Displej můžete po sběrnici RS485 propojit s nadřazeným PLC, PC nebo systémem Home Assistant a vyčítat data digitálně.)

Popis produktu

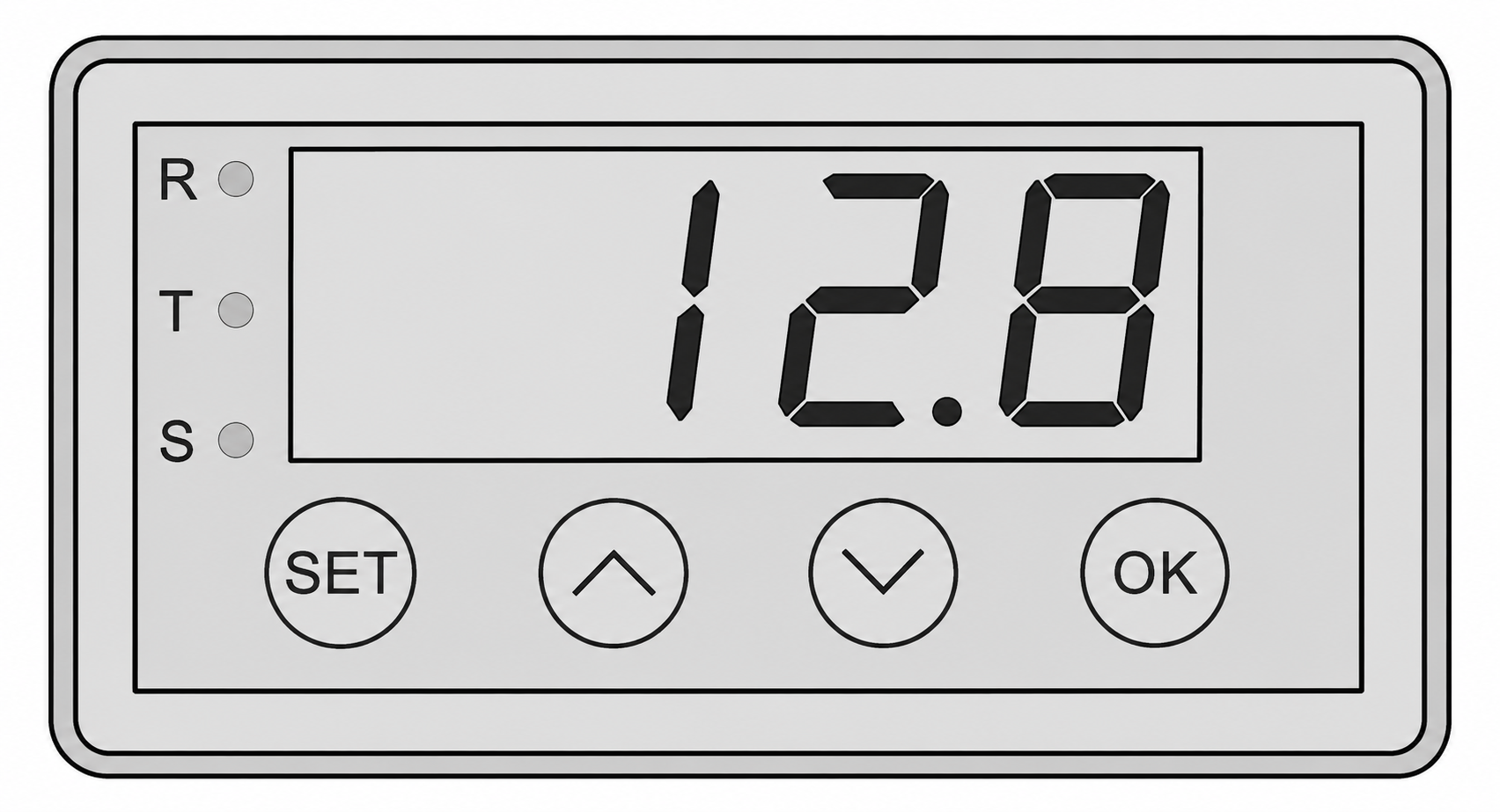

Kompaktní panelový procesní zobrazovač a inteligentní relé řady HXDSBOXAI-RL představuje univerzální průmyslové řešení pro digitalizaci analogových signálů. Přístroj je vybaven jasným čtyřmístným LED displejem a čtyřmi ovládacími tlačítky pro plnou konfiguraci parametrů přímo na místě provozu bez nutnosti připojení k PC. Integrovaná programovatelná relé umožňují autonomní řízení technologií na základě měřených hodnot, včetně pokročilých funkcí časového filtrování rázů (od FW v2.30).

Příklady použití

Hlídání tlaku v potrubí: Zobrazování hodnot z čidla tlaku (např. PT-506) a automatické nouzové vypnutí čerpadla přes výstupní relé při překročení kritického tlaku.
Monitorování hladiny v nádržích: Vizualizace zaplnění rezervoárů v metrech či procentech se spínáním doplňovacího ventilu.
Termostatické systémy: Měření průmyslové teploty a spínání chlazení či signalizace přehřátí okruhu.
Zpětná vazba pohonů: Sledování polohy ventilů, klapek nebo lineárních výsuvů pomocí napěťových či proudových snímačů polohy.

Výhody produktu

Vysoká přesnost (Využití plného rozlišení): Díky možnosti posunout desetinnou tečku na libovolné místo a nastavit rozsah až do hodnoty 9999 dokáže procesor rozpočítat standardní signál (4–20 mA / 0–10 V) do tisíců kroků. Výsledkem je extrémně plynulé zobrazení bez skákání po celých číslech.
Univerzální analogový vstup: Jeden hardware zvládne jak proudové čidlo (4–20 mA), tak napěťové (0–10 V). Zákazníkovi stačí držet skladem jeden typ zobrazovače pro různé druhy senzorů.
Inteligentní řízení relé (od FW v2.30): Nové parametry zpoždění sepnutí a rozepnutí (F2-6 a F2-7) chrání připojenou technologii. Odfiltrují chvilkové tlakové rázy nebo kmity hladiny, takže relé zbytečně necvaká a neopalují se kontakty.
Autonomní provoz bez PLC: Zařízení funguje jako mini-řídicí systém. Dokáže samostatně měřit, zobrazovat a přes vestavěné relé rovnou spínat varovné signalizace, ventily nebo stop obvody bez nutnosti programovat drahé PLC automaty.

 Extrémně kompaktní rozměry: Panelový formát šetří místo v rozvaděči. Vejde se i do mělkých přístrojových skříní, kde je málo místa za čelním panelem.

Snadná konfigurace na místě: K nastavení rozsahu, alarmů nebo typu čidla není potřeba žádný počítač, speciální kabel ani software. Vše se nakliká během minuty pomocí čtyř tlačítek přímo na panelu.

Skvělá čitelnost: Jasný čtyřmístný LED displej je výborně čitelný i z dálky, pod úhlem nebo v tmavých průmyslových prostorech, kde klasické LCD displeje selhávají.

Široký rozsah napájení: Podpora napájení DC 8–30 V znamená, že zobrazovač bez problémů funguje v běžných průmyslových 24V rozvodech, ale i v 12V systémech (např. v automobilech, na lodích nebo u solárních ostrovních systémů).
